消防排烟风管属于高压系统，参照规范要求，一般都是使用角铁法兰，那么是否意味着消防排烟系统不能使用共板法兰呢？下面小美***和大家聊聊，排烟消防系统到底应该使用共板法兰还是角铁法兰？

        小美主要从以下几个方面论证：
        1、规范对于消防排烟系统的要求；
        2、规范对于共板法兰、角铁法兰的要求；
        3、共板法兰、角铁法兰两种连接方式的对比；

        一、规范对于消防排烟系统的要求
        关于管道选择常规设计会参考验收规范

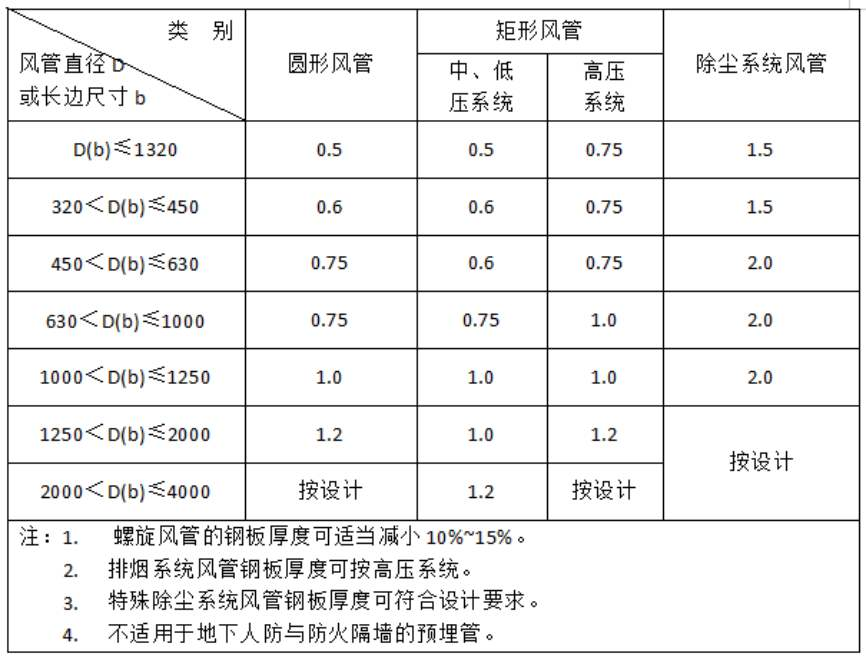

        1.1、根据***新版本的《通风与空调工程施工质量验收规范》GB50243-2016，先看下表，如图显示：


 如上图，备注2中提出，排烟系统风管的厚度按照高压系统！

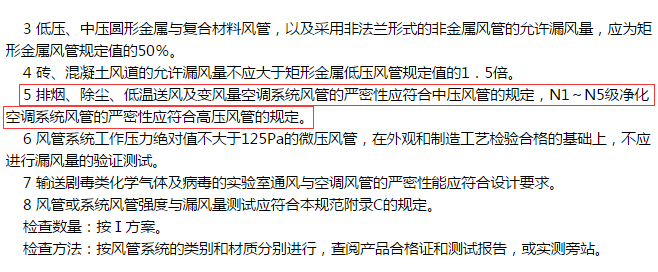

       1.2、根据***新版本的《通风与空调工程施工质量验收规范》GB50243-2016中，第4.2.1-5条提出，排烟、除尘系统的严密性可按照中压管道的规定，如图：


            风管强度和严密性规范要求

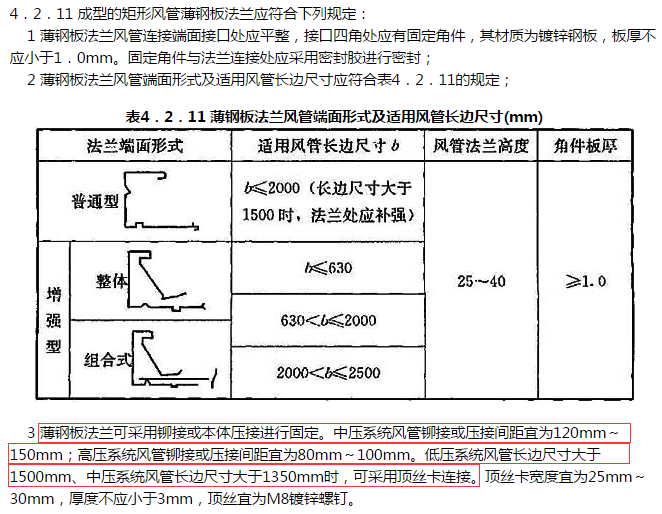

 1.3、根据《通风与空调工程施工规范》GB50738-2011第4.2.11-3条：


矩形共板法兰规范要求

        作为与《通风与空调工程施工质量验收规范》平行的《通风与空调工程施工规范》，其中有针对压力管道采用共板法兰连接的处理方式，其中薄板法兰=共板法兰。

        根据上述三种规范要求，消防排烟系统风管钢板的厚度可按照高压系统、严密性可按照中压管道要求设计、成型矩形镀锌风管可按中高压系统规范，使用共板法兰连接，没有强制要求不可以使用共板法兰连接。所以参照上述标准，消防排烟系统可以按照中压或者高压系统来考虑和使用。

        二、规范对于共板法兰、角铁法兰的要求
        2.1、《通风与空调工程施工质量验收规范》GB50243-2016，第4.3.1条规定，如图：

该条文特别注明：共板法兰不能用于高压系统。

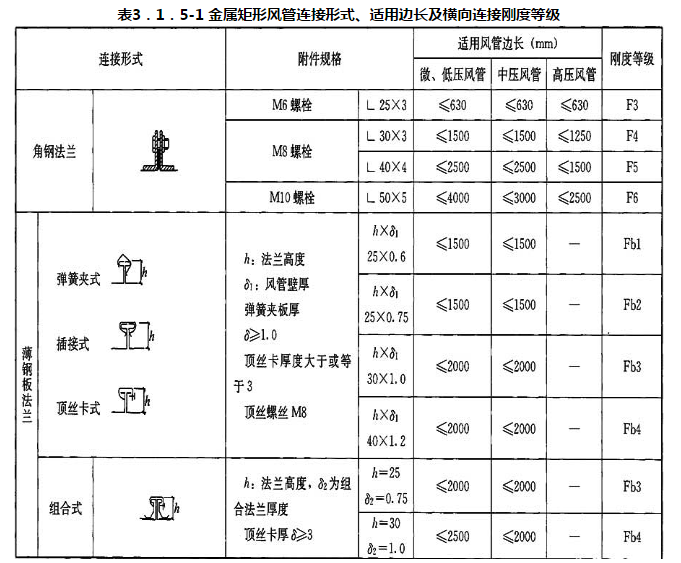

        2.2、《通风管道技术规程》JGJ141-2017，第3.1.51条，如图：
 此条规范针对不同连接形式适用的风管压力等级及边长做出要求。

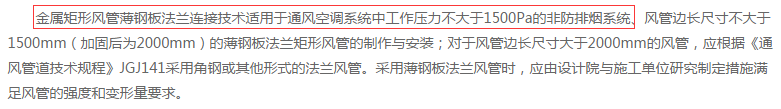

        2.3、《薄钢板法兰风管制作与安装》07K133.规范说明，第2条，如图：

此条规范规定：金属矩形风管薄钢板法兰连接技术适用于非防排烟系统，其中薄钢板法兰=共板法兰，意思是消防排烟系统不能使用共板法兰连接。

        综合以上三条规范，共板法兰不能用于消防排烟系统！

        三、共板法兰、角铁法兰连接方式的对比

        3.1示意图

共板法兰、角铁法兰连接示意图

        3.2 共板法兰、角铁法兰对比
        常规施工现场，共板法兰大多数是现场机床制作，手工连接管道（法兰卡条连接），可能会造成漏风现场，而且，实际应用现场反馈，共板法兰相对于角铁法兰牢固性较差。

        综上所述，从对排烟系统要求、法兰的要求、连接方式的对比进行分析对比，虽然国家规范标准没有强制要求。但消防无小事，能从严***从严，消防排烟系统建议使用角铁法兰连接。
